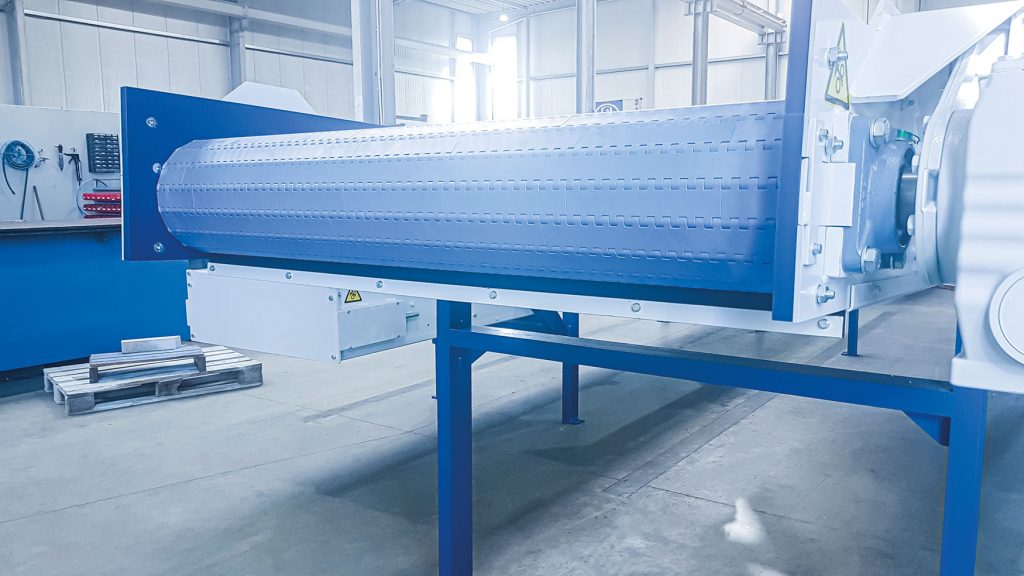

KUNSTSTOFF-SCHARNIERGURTFÖRDERER

Kunststoff-Scharniergurtförderer haben gegenüber herkömmlichen Wellkantengurtförderern den herausragenden Vorteil, dass bei abgewinkelter Linienführung (z.B. in L- oder Z-Form) die Gurtkanten an den Abknickpunkten nicht dem herkömmlichen enormen Verschleiß unterliegen. Kunststoff-Scharniergurte benötigen wesentlich geringere Gerüstbauhöhen und kleinere Endumlenkungen, wodurch sie viel besser in vorhandene Maschinenausnehmungen eingepasst werden können. Ferner ist das Verhältnis von Nutzförderbreite zur Gerüstaußenbreite ganz besonders günstig. Kunststoff-Scharniergurte können durchlaufend in einem Zug ohne Zwischenübergaben jede beliebige abgewinkelte Linienführung (Z-Form) durchfahren. Die Scharniergurte gleiten im Fördergerüst nur über gefräste PE-Gleitprofilschienen, wodurch sie extrem leise und äußerst verschleißarm sind. Umlaufende Bordkanten begrenzen den Förderquerschnitt und Stollenmitnehmer übernehmen die Steilförderung bis zu 75° Anstiegswinkel.

KUNSTSTOFF-SCHARNIERGURTFÖRDERER
Lieferbare Nutzbreiten (NB): 200, 300, 400, 500, 600 mm, von 75 mm bis 1200 mm
Lieferbare L-Form mit horizontaler Aufgabelänge 400, 600, 800 mm
Schräganstiegslänge 1000, 1200, 1500, 2000 mm (u.a.)
Lieferbare Z-Form mit zusätzlicher Schwanenhalslänge 400, 800 mm
Anstiegswinkel 45, 50, 60 oder 75°
Aufgabehöhen 220, 300, 350 mm
Abwurfhöhen (UK Antriebskopf) 900, 1000, 1200, 1400, 1600 mm
Fördergeschwindigkeit (wahlweise) 6, 9, 12, 16, 20 m/min
Regelbare Geschwindigkeit (1:5) mittels Frequenzumrichter von ca. 10-50 Hz bis zu vorgenannten Max-Geschwindigkeiten
Antrieb Drehstrom-Aufsteck-Getriebemotore für 230/400 V, 3-ph,, 50 Hz auf Wunsch auch 230 V 1-ph , 50 Hz (AC)
Temperaturbeständigkeit -20 bis + 100 °C

Alle Abmessungen und Ausführungen werden speziell auf Ihr Produkt und Ihren Bedarfsfall konzipiert. Die hier aufgeführten Daten zeigen mögliche Werte.

Der Kunststoff-Scharniergurtförderer

Lesen Sie hier mehr über den Kunststoff-Scharniergurtförderer und seine Optionen.

Bei Fragen oder Interesse kontaktieren Sie uns gerne direkt!




VERTRIEBSLEITUNG

Aydin Nagel

  +49 2853 9144-56


VERTRIEB

Frank Dunkel

  +49 2853 9144-22


VERTRIEB

Knut Engeland

  +49 2853 9144-23


VERTRIEB

Benjamin Knopp

  +49 2853 9144-38


TEAMASSISTENZ

Martina Mack

  +49 2853 9144-21

Bildergalerie

WEITERE BILDER > WENIGER ANZEIGEN

VORTEILE

  • extrem leise
  • äußerst verschleißarm
  • für empfindliches Fördergut geeignet
  • lebensmittelfest
  • äußerst dichte Gurtausführung
  • Temperaturbeständigkeit von -20°C bis 100°C

SCHARNIERGLIEDER

Unempfindlich und lebensmittelfest

Die Kunststoff-Scharnierglieder sind außerordentlich schnittfest und verursachen selber an hochempfindlichen Stahlteilen keinerlei „Macken“. Die Scharnierglieder sind so ausgebildet, dass sie eine plane Oberfläche ergeben mit äußerst geringen Zwischenspaltweiten von wenigen zehntel Millimetern.

Die Scharnierglieder sind unempfindlich gegen Wasser, Laugen, Öle und gegen viele organische und anorganische Lösungsmittel bzw. Chemikalien. Sie sind lebensmittelfest und somit in der Pharmazeutik und Lebensmittelverarbeitung zulässig.



OPTIONEN

Scharnierteilung, Oberfläche und Temperatur

Wir liefern Kunststoff-Scharniergurtförderer mit 19,05; 25,4; 38,1; 50,8 und 76,2 mm Scharnierteilung. Die Scharnierglieder sind in Azetal, PE oder PP lieferbar mit Kunststoffquerstäben aus PP oder Polyamid. Eine höhere Robustheit unseres Fördergurtes erreichen wir durch Verwendung von Stahlquerstäben. Die Seitenbordkanten sind aus Polystyrol oder PP. Mitnehmer werden aus PE gefertigt oder sie sind angespritzte Bauteile der Kunststoffscharnierglieder. Alle Kunststoffscharniere sind mit strukturierter oder perforierter Oberfläche lieferbar (Offene Fläche 5 bis 50% mit Schlitz- oder Quadrat-/ Rundlochung).

Die Temperaturbeständigkeit reicht von -20°C bis zu 100°C. Der Antrieb der Scharniergurte erfolgt durch direkten Polygonzahneingriff oder
über Kettenräder, die in seitliche Ketten der Gurte eingreifen.
